ZKLDF系列推力角接觸球軸承包括一個整體外圈、兩個內圈和兩組鋼球及保持架組件,接觸角為60度。外圈和內圈帶有安裝孔,方便通過連接螺栓對軸承進行安裝固定。軸承自身通過聯接螺栓固定,保證安裝運輸和搬運。
ZKLDF推力角接觸球系列轉臺軸承的兩側有密封蓋,可防止外部污物、雜質的進入和內部潤滑脂的泄漏。
ZKLDF推力角接觸球系列轉臺軸承使用復合鋇基脂潤滑,亦可通過外圈上的油孔再潤滑。ZKLDF推力角接觸球系列轉臺軸承采用雙向60度接觸角、雙排球結構設計故可承受徑向載荷、雙向軸向負荷和傾覆力矩;特殊結構的黃銅保持架設計,使其具有更高的強度、較低的摩擦力矩;因此該系列軸承特別適合于高速、長期運轉和對剛性、精度有高要求的場合。
ZKLDF具有低摩擦,高旋轉精度,高轉速等特點,可以承受較高的軸向、徑向載荷并具備較 高的傾斜剛度。這種軸承尤其適合應用于復合載荷和精密方面的領域,被廣泛的應用于高速回轉工作臺、機床回轉臺、銑削、磨削、珩磨頭以及精密測量、多種測試設備。

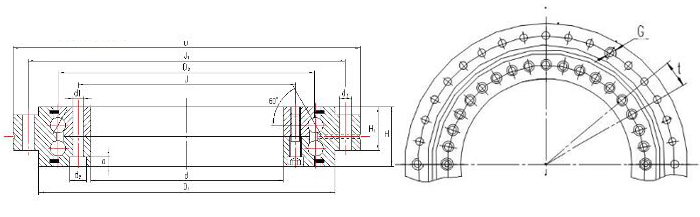

公稱型號 Bearing Type | 外形尺寸 Dimension | 固定孔The fixing hole | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | 內圈Inner ring | 外圈Outer ring | ||||
單位:mm Unit:mm | d1 | d2 | 數量3) QTY3) | d3 | 數量3) QTY3) | ||||||||||
mm | mm | ||||||||||||||
ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 | 5.6 | 10 | 16 | 5.6 | 15 |
ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 161 | 135 | 195 | 6.2 | 7 | 11 | 22 | 7 | 21 |
ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 | 7 | 11 | 34 | 7 | 33 |
ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 | 7 | 11 | 46 | 7 | 45 |
ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 |
ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 | 9.3 | 15 | 34 | 9.3 | 33 |
ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 |
ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 | 9.3 | 15 | 46 | 9.3 | 45 |
ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 | 11.4 | 18 | 45 | 11.4 | 42 |
聯接螺釘數量 Screw connection QTY | 螺紋退卸孔 Connect screw holes | 節距1) Pitch1) t | 螺釘擰緊力矩 Tightening torque of screw | 基本額定載荷 Basic rated load | 極限轉速4) Limited speed4) | 軸承摩擦力矩 Bearing friction torque | 重量 Weight | 軸承代號 Type | ||
---|---|---|---|---|---|---|---|---|---|---|
軸向Axial | ||||||||||
動Dynamic | 靜 Static | |||||||||
MA2) | Ca | Coa | 脂潤滑 Grease lubrication | |||||||
G | 數量 | 數量Xt | Nm | kN | r/min | Nm | ≈Kg | |||
2 | M5 | 3 | 18×20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 | ZKLDF100 |
2 | M8 | 3 | 24×15° | 14 | 72 | 315 | 2400 | 2 | 6 | ZKLDF120 |
2 | M8 | 3 | 36×10° | 14 | 76 | 365 | 2000 | 3 | 7.5 | ZKLDF150 |
2 | M8 | 3 | 48×7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 | ZKLDF200 |
2 | M12 | 3 | 36×10° | 34 | 155 | 920 | 1200 | 7.5 | 22 | ZKLDF260 |
2 | M12 | 3 | 36×10° | 34 | 165 | 1110 | 1000 | 11 | 28 | ZKLDF325 |
2 | M12 | 3 | 48×7.5° | 34 | 214 | 1470 | 800 | 16 | 39 | ZKLDF395 |
2 | M12 | 3 | 48×7.5° | 34 | 255 | 1860 | 700 | 21 | 50 | ZKLDF460 |
3 | M12 | 6 | 48×7.5° | 68 | 395 | 3180 | 500 | 40 | 82 | ZKLDF580 |
