YRT轉臺軸承
洛陽千協軸承
聯系人:李經理
電 話:18537903166
網 址:http://xhdzkj.com
地 址:河南省洛陽市310國道與衡山路交叉口工業園園區
作者:ZLYQX 瀏覽量: 發布日期:2024-03-27

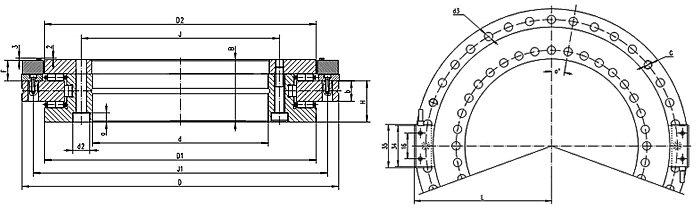

YRT轉臺軸承是一種外圈旋轉,內圈支撐的回轉機構,主要分為YRT型、YRTS型、YRTM型三大系列,此三系列軸承具有相同的安裝尺寸,內部結構存在差異,性能相似。YRT系列軸承均有三列滾子構成(如右圖),兩列軸向滾子穩定的軸向承載能力,一列徑向滾子軸承可承受徑向力及傾覆力矩作用,適合軸向承載的回轉機構。YRT轉臺軸承主要用于數控機床制造業,作為其核心零組件,國內YRT系列軸承需求還比較依賴進口,國產YRT轉臺軸承的精度參數標準也以制造商為準。進入二十一世紀以來,尤其是隨著數控機床與基礎制造裝備專項的啟動,大地推動了機械裝備工業的發展,高速、、復合、智能化的機床發展進程得到了進一步加速。
1、YRT型:YRT軸承由一個推力/向心座圈,一個推力/向心軸圈,一個推力墊圈,兩個滾針保持架組件和一組向心圓柱滾子組成。 座圈和軸圈有均布的安裝用螺釘孔。該型軸承具有高軸向和徑向承載能力。
2、YRTS型:(徑向帶尼龍保持器)徑向滾子采用尼龍保持器使YRTS軸承具有較高的限轉速和很低的穩定的摩擦力矩等特點,因此這種軸承適合于帶有力矩的發動機上。
3、YRTM型:(含鋼柵測量系統)YRTM是加裝鋼柵尺的雙向推力圓柱滾子YRT組合軸承,實現實時監控和調整雙向推力圓柱滾子組合軸承的旋轉精度,以***機器***運轉。
主要型號
YRT系列(德國INA/FAG公司對應型號)主要型號: YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800
YRTS系列(德國INA/FAG公司對應型號)主要型號: YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650
YRTM系列(德國INA/FAG公司對應型號)主要型號: YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我們可提供更大型號的規格,如有需求可與我司聯系?。?!
軸承代號 | 外形尺寸 boundary dimensions | 節距 Number of pitchesX angle of pitches | 螺釘擰緊力矩 MA2)Screw tightening torque | 基本額定載荷basic load rating | 傾斜剛性 rigidity | 軸承摩擦力矩3) | 重量 weight Kg | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
軸向axial | 徑向radial | |||||||||||||||||||
Bearing type | 動載 dynamic load Ca | 靜載 static load Coa | 動載 dynamic load Cr | 靜載 static load Cor | CkL | CkL1 | Bearing frictional torque | |||||||||||||
d | D | H | H1 | HM | C | DM | D1 | J | J1 | 數量×t | Nm | KN | kNm/mrad | Nm | ||||||
單位unit: mm | quantity | |||||||||||||||||||
YRTM150 | 150 | 240 | 41 | 27 | 10 | 12 | 214 | 214 | 165 | 225 | 36×10° | 14 | 112 | 630 | 56 | 170 | 83 | 14 | 10 | 6.2 |
YRTM180 | 180 | 280 | 44 | 30 | 10 | 15 | 244.5 | 244 | 194 | 260 | 48×7.5° | 14 | 118 | 710 | 69.5 | 200 | 125 | 21 | 12 | 7.7 |
YRTM200 | 200 | 300 | 45 | 30 | 10 | 15 | 271.2 | 274 | 215 | 285 | 48×7.5° | 14 | 120 | 765 | 81.5 | 220 | 160 | 27 | 14 | 9.7 |
YRTM260 | 260 | 385 | 55 | 36.5 | 13.5 | 18 | 343.8 | 345 | 280 | 365 | 36×10° | 34 | 160 | 1060 | 93 | 290 | 320 | 53 | 20 | 18.3 |
YRTM325 | 325 | 450 | 60 | 40 | 15 | 20 | 412.6 | 415 | 342 | 430 | 36×10° | 34 | 275 | 1930 | 120 | 345 | 630 | 105 | 40 | 25 |
YRTM395 | 395 | 525 | 65 | 42.5 | 17.5 | 20 | 485.5 | 486 | 415 | 505 | 48×7.5° | 34 | 300 | 2280 | 186 | 655 | 1100 | 185 | 55 | 33 |
YRTM460 | 460 | 600 | 70 | 46 | 19 | 22 | 557.7 | 560 | 482 | 580 | 48×7.5° | 34 | 355 | 2800 | 200 | 765 | 1700 | 285 | 70 | 45 |
