滾珠絲杠軸承

滾珠絲杠軸承

ZARN滾珠絲杠軸承

作者：ZLYQX 瀏覽量：發布日期：2024-03-27

ZARN滾珠絲杠軸承

隨著機床裝備技術的發展，高精度、高效率成為當前機械行業的重要技術特點，機床滾珠絲杠支承軸承逐漸放棄傳統的配對角接觸球的結構模式，轉而采用滾針/推力圓柱滾子軸承的結構形式。

滾針/推力圓柱滾子軸承采用外圈加厚的滾針軸承和兩列推力圓柱滾子軸承的組合結構，可以承受更大的徑向/軸向載荷，具備更高的徑向/軸向剛性，同時該系列軸承軸向跳動精度可達1μm，特別符合當前機械加工行業所要求的高精度，高承載，高效率的特點。

產品特性

滾針/推力圓柱滾子軸承包括一個加厚的外圈、滾針保持器組件、滾針內圈、兩個推力圓柱滾子保持器組件和兩個推理軸圈，相當于一套滾針軸承和兩套推力圓柱滾子軸承的組合軸承，兩個推力圓柱滾子軸承中心和滾針軸承中心重合。

滾針/推力圓柱滾子軸承可以承受兩個方向的軸向力、徑向力和傾覆力矩。滾針/推力圓柱滾子軸承按照外圈安裝方式的差異可以分為螺栓安裝和非螺栓安裝兩個類型系列。

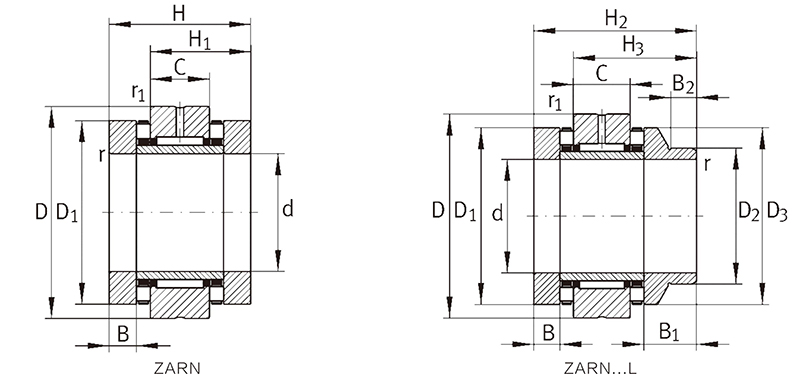

軸徑	公稱型號	重量	尺寸															基本額定載荷				極限轉速		擰緊	摩擦
軸徑		重量	d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	徑向		軸承		油rpm	脂rpm	力矩	力矩
mm		g	d	D	H	H1	H2	H3	C	D1	D2	D3	B	B1	B2	r	r1	動Cr KN	靜Cor KN	動Cr KN	靜Cor KN	油rpm	脂rpm	Nm	Nm
15	ZARN 1545TN	340	15	45	40	28	53	41	16	35	24	34	8	21	11	0.3	0.6	14.3	19.6	23.5	64.3	8500	2200	10	0.35
17	ZARN 1747TN	370	17	47	43	29.5	57	43.5	16	38	28	38	9.5	23.5	11	0.3	0.6	15.4	22.1	24.3	69.3	7800	2100	12	0.4
20	ZARN 2052TN	410	20	52	46	31	60	45	16	42	30	40	10	24	11	0.3	0.6	14.1	20.6	27.4	77	7000	2000	18	0.5
	ZARN 2062TN	870	20	62	60	40	75	55	20	52	40	50	13	28	11	0.3	0.6	22.6	38	64	141	6000	1500	38	1.3
25	ZARN 2557TN	530	25	57	50	35	65	50	20	47	36	45	10	25	11	0.3	0.6	24.8	39.8	30.5	93.5	6000	1900	25	0.55
	ZARN 2572TN	1170	25	72	60	40	75	55	20	62	48	60	12	27	11	0.3	0.6	24.8	41.4	80	199	4900	1400	55	1.6
30	ZARN 3062TN	600	30	62	50	35	65	50	20	52	40	50	10	25	11	0.3	0.6	24.3	41.5	39	101	5500	1800	32	0.65
	ZARN 3080TN	1500	30	80	66	43	82	59	20	68	52	66	15	31	12	0.3	0.6	25.9	45.8	75.7	221	4400	1300	75	2.1
35	ZARN 3570TN	800	35	70	54	37	70	53	20	60	45	58	11	27	12	0.3	0.6	26	47	45.9	105.4	4800	1700	42	0.9
	ZARN 3585TN	1850	35	85	66	43	82	59	20	73	60	73	14	30	12	0.3	0.6	28	52.7	78.2	237.6	4000	1250	100	2.3
40	ZARN 4075TN	900	40	75	54	37	70	53	20	65	50	63	11	27	12	0.3	0.6	27.5	53	59	163	4000	1600	500	1
	ZARN 4090TN	2090	40	90	75	50	93	68	25	78	60	78	16	34	12	0.3	0.6	40.9	72.5	84.2	269	3700	1200	120	2.5
45	ZARN 4580TN	1120	45	80	60	42.5	75	57.5	25	70	50	68	11.5	26.5	12	0.3	0.6	38	74	61	177	4000	1500	65	1.2
	ZARN 45105TN	3020	45	105	82	53.5	103	74.5	25	90	56	88	17.5	38.5	14	0.3	0.6	40	82	154	405	3300	1150	150	3.5
50	ZARN 5090TN	1430	50	90	60	53.5	78	60.5	25	78	70	78	11.5	29.5	12	0.3	0.6	40	82	90	300	3600	1200	85	2.2
	ZARN 50110TN	3300	50	110	82	53.5	103	74.5	25	95	60	93	17.5	38.5	14	0.3	0.6	45.4	88.1	119.3	387	3100	1100	180	3.8
55	ZARN 55115TN	3500	55	115	82	53.5	103	74.5	25	100	75	98	17.5	38.5	14	0.3	0.6	49	109.1	126	369	2900	1000	220	4
60	ZARN 60120TN	3700	60	120	82	53.5	103	74.5	25	105	80	105	17.5	38.5	16	0.3	0.6	54.9	118.6	141	505	2700	950	250	4.2
65	ZARN 65125TN	4000	65	125	82	53.5	103	74.5	25	110	90	108	17.5	38.5	16	0.3	0.6	54.2	100.8	126.2	441.4	2600	900	270	4
70	ZARN 70130TN	4100	70	130	82	53.5	103	74.5	25	115	100	115	17.5	38.5	16	0.3	0.6	69.6	143.5	143	532	2400	800	330	4.8
75	ZARN 75155TN	7900	75	155	100	65	125	90	30	135	115	135	21	46	16	0.3	1	95	193	290	890	2100	700	580	8
90	ZARN 90180TN	11800	90	180	110	72.5	135	94.5	35	160	130	158	22.5	47.5	16	0.3	1	101	256	320	1172	1800	700	980	10.5
